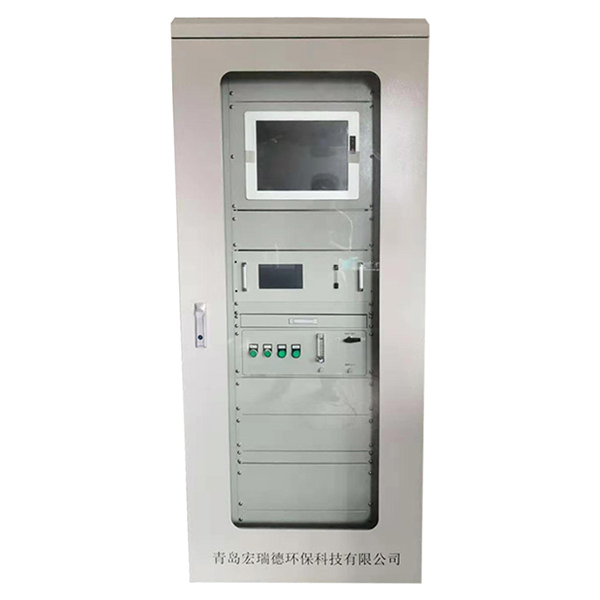

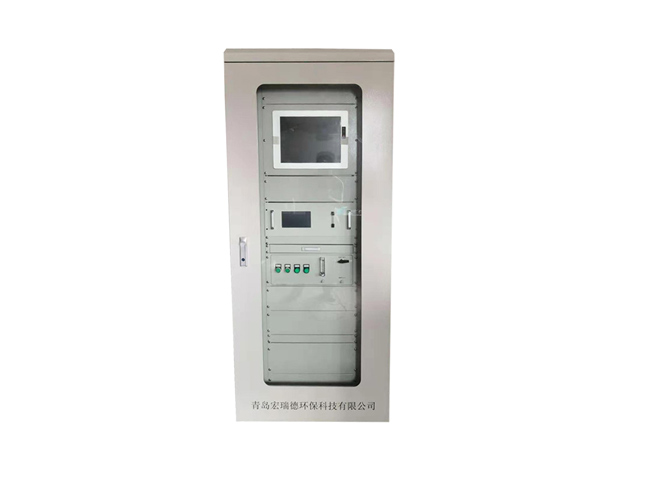

煙氣排放連續監測系統（簡稱CEMS），可對固定污染源（如鍋爐、工業爐窯、焚燒爐等）排放煙氣中的顆粒物、氣態污染物的濃度（mg/m3）和排放率（kg/h、t/d、t/a）進行連續地、實時地跟蹤測試?；蛘哒f(shuō)，CEMS是煙氣排放在線監測和排污計量系統。
CMES一般由煙塵檢測子系統、氣態污染物監測子系統、煙氣參數監測子系統、系統控制及數據采集處理子系統四個基本部分組成。CMES按測量方式可分為抽取冷凝法、抽取熱濕法、原位法、在位法等
本公司自主開發的煙氣排放連續監測系統采用抽取冷凝法，抽取式冷凝法CEMS能夠測量SO?、NOx、O?、溫度、壓力、流速、濕度、粉塵等，其中：
● SO?、NOx采用高溫伴熱紫外差分吸收光譜（DOAS）分析技術
● O?采用氧化鋯或電化學法
● 濕度采用高溫電容法
● 度、壓力、流速分別采用熱敏電阻（PT100）、壓力傳感器和皮托管微壓差法
● 粉塵采用激光后散射法
● 本系統具有測量準確、可靠性高、投資成本低、響應速度快等優點；
● 本系統具有支持在線校準、測量值波動小、可靠性高、設備簡單等優點；
● 本系統具有安裝調試方便、現場設施要求低等優點。
● 本CMES系統整機結構緊湊，方便運輸和安裝。
技術優勢 / advantage
所有指標均在高溫狀態下測量
三級過濾避免冷凝水吸收SO2導致測量結果偏低，并腐蝕預處理管路，有無可比擬的優勢；
核心器件和算法全部自主研發
核心器件包括光源、光譜儀、氣體室、濕度模塊、粉塵儀等全部自主研發，DOAS算法也自主研發，系統具有較強的市場競爭力；
技術參數 / parameter
設計標準 / Design criteria
1、國家標準
● GB/T16157—1996 固定污染源排氣中顆粒物測定與氣態污染物采樣方法
● GB50093—2002 自動化儀表工程施工及驗收規范
2、技術規范
● HJ/T75—2007 固定污染源煙氣排放連續監測技術規范（試行）
● HJ/T76—2007 固定污染源煙氣排放連續監測系統技術要求及檢測方法（試行）
● HJ/T212—2005 污染源在線自動監控(監測)系統傳輸標準
● HJ/T 352—2007 環境污染源自動監控信息傳輸、交換技術規范（試行）
● HJ/T 47—1999 煙氣采樣器技術條件
● HJ/T 48—1999 煙塵采樣器技術條件

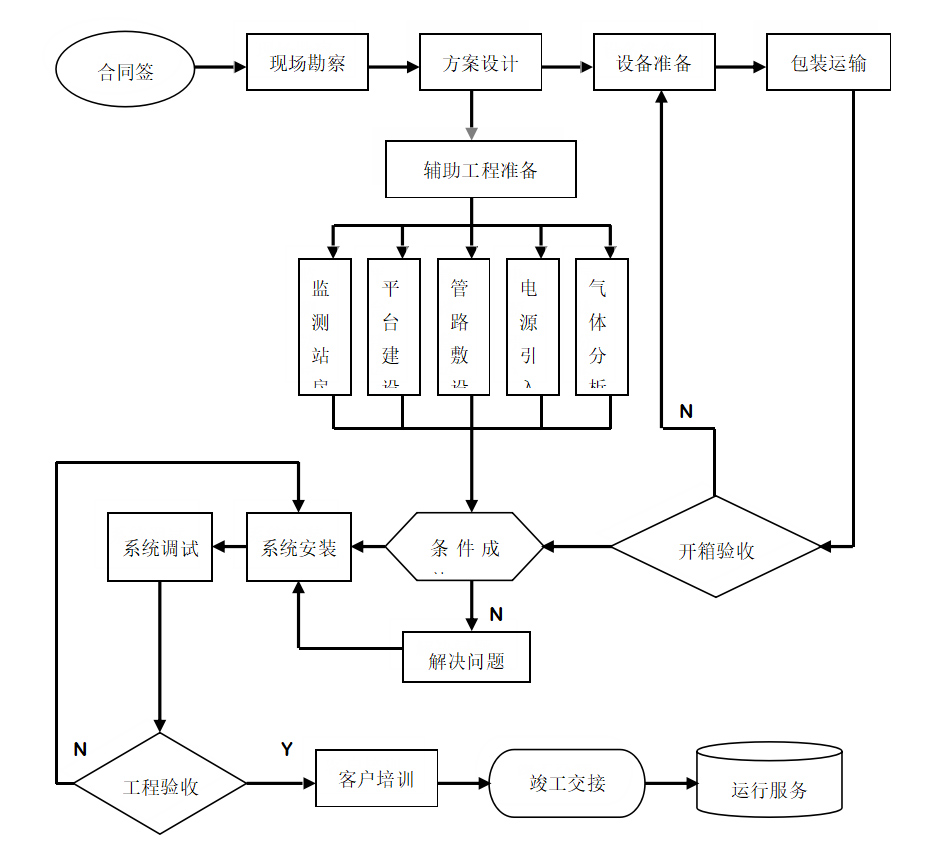

安裝流程示意圖 / Schematic diagram
備注（要求）
1、安裝點位置選擇要求
固定污染源煙氣CEMS應安裝在能準確可靠地連續監測固定污染源煙氣排放狀況的有代表性的位置上
一般要求：
● 位于固定污染源排放控制設備的下游；
● 不受環境光線和電磁輻射的影響；
● 煙道或煙囪震動幅度盡可能?。?br>
● 安裝位置應避免煙氣中水滴和水霧的干擾；
● 安裝位置不漏氣；
● 安裝煙氣CEMS的工作區域必須提供永久性的電源，以保障煙氣CEMS的正常運行；
● 采樣或監測平臺易于人員到達，有足夠的空間，便于日常維護和比對監測。當采樣平臺設置在離地面高度≥5米的位置時，應有通往平臺的Z字梯/旋梯/升降梯；
● 為室外的煙氣CEMS裝置提供掩蔽所，以便在任何天氣條件下不影響煙氣CEMS的運行和不損害維修人員的健康，能安全地進行維護。安裝在高空位置的煙氣CEMS要采取措施防止發生雷擊事故，做好接地，以保證人員安全和儀器的運行安全。
具體要求：
● 應優先選擇在垂直管段和煙道負壓區域；
● 測定位置應避開煙道彎頭和斷面急劇變化的部位。對于顆粒物CEMS，應設置在距彎頭、閥門、變徑管下游方向不小于4倍煙道直徑，以及距上述部件上游方向不小于2倍煙道直徑處；對于氣態污染物CMES，應設置在距彎頭、閥門、變徑管下游方向不小于2倍煙道直徑，以及距上述部件上游方向不小于0.5倍煙道直徑處。對矩形煙道，其當量直徑D=2AB/(A+B)，式中A、B為邊長。當安裝位置不能滿足上述要求時，應盡可能選擇在氣流穩定的斷面，但安裝位置前直管段得長度必須大于安裝位置后直管段的長度。
● 為了便于顆粒物和流速參比方法的檢驗和比對監測，煙氣CEMS不宜安裝在煙道內煙氣流速小于5m/s的位置。
● 每臺固定污染源排放設備應安裝一套煙氣CEMS。
● 若一個固定污染源排氣先通過多個煙道后進入該固定污染源的總排氣管時，應盡可能將煙氣CEMS安裝在該固定污染源的總排氣管上，但要便于用參比方法檢驗顆粒物CEMS和煙氣流速CEMS。不得只在其中的一個煙道上安裝一套煙氣CEMS，將測定值的倍數作為整個源的排放結果，但允許在每個煙道上安裝相同的煙氣CEMS，測定值匯總后作為該源的排放結果。
● 當煙氣CEMS安裝在矩形煙道時，若煙道截面的高度大于4米，則不宜在煙道頂層開設參比方法采樣孔；若煙道截面的寬度大于4米，則應在煙道兩側開設參比方法采樣孔，并設置多層采樣平臺。
2、平臺和扶梯設計要求
● 平臺的寬度大于1300mm，護欄的高度大于1200mm，承重500kg（應考慮同時有4名工作人員作業），且平臺低于采樣孔；
● 平臺設計要考慮機箱等設備的吊裝，平臺要求防滑
● 如遇圓形煙道，平臺不一定要做成整圓，能符合技術要求和使用就行；
● 扶梯的寬度要大于600mm，護欄的高度大于1200mm，最好做成樓梯式；
● 以上都是鋼結構，要做好防銹處理
● 平臺頂部要求有遮陽棚；遮陽棚尺寸長3000mm，寬1500mm，安裝高度離平臺2200mm(遮陽棚一般在設備安裝調試完成后，再安裝，否則可能影響設備吊裝)
平臺安裝法蘭開孔示意圖
