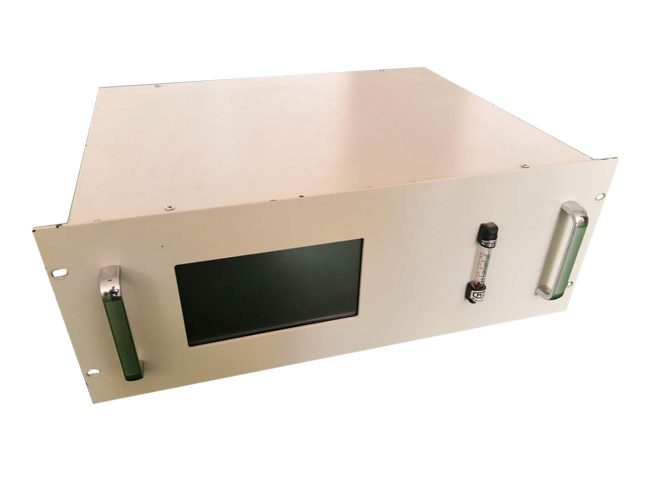

HRD380系列是面向環境在線監測、工業控制等領域而自主研發的氣體分析儀表。該分析儀采用紫外差分光學吸收光譜(DOAS)技術，能夠測量SO2、NO、NO2、NH3、H2S、CI2、HCI等多種氣體的濃度，具有測量精度高、可靠性好、響應速度快等特點。
400-0532-169
HRD380系列是面向環境在線監測、工業控制等領域而自主研發的氣體分析儀表。該分析儀采用紫外差分光學吸收光譜(DOAS)技術，能夠測量SO2、NO、NO2、NH3、H2S、CI2、HCI等多種氣體的濃度，具有測量精度高、可靠性好、響應速度快等特點。可廣泛應用于火電廠、垃圾焚燒廠、氯堿廠、工業鍋爐窯爐等在線監測以及過程控制。
本儀器的工作原理基于朗伯-比爾定律，其分析方法屬于紫外吸收光譜法。
分析儀的測量單元，由光源、氣體室、光纖和光譜儀（含光闌、全息光柵、線陣檢測器）等組件構成。

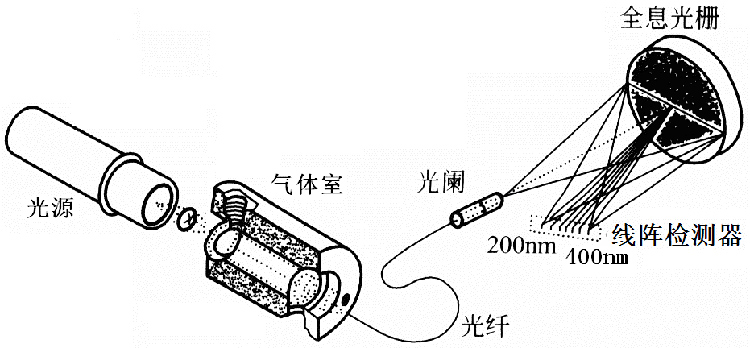

圖1-1 分析儀光電原理示意圖
光源發出的紫外光經光學視窗進入氣體室，被流經氣體室的被測樣氣所吸收，攜帶被測樣氣吸收信息的光經透鏡匯聚后耦合入光纖，經光纖傳輸送入光譜儀進行分光處理，即可得到氣體的吸收光譜。
通過對光譜進行差分分析，并結合化學計量學算法，可以得出氣體中相關組分的濃度。
01. 采用紫外光譜分析技術，，排除了交叉干擾，可同時測量多種氣體的濃度；
02. 采用差分吸收光譜算法，消除了煙塵、水分、光源變化等影響因素，保證了測量的準確性和穩定性；
03. 利用氣體在不同波段的吸收強弱不同，可實現量程切換，動態范圍大；
04. 光源、測量室、光譜儀之間采用光纖連接，無運動部件，可靠性好、安裝維護方便；
05. 采用脈沖氙燈光源，壽命超過五年，無需預熱時間，穩定性好；
06. 每天自動進行儀器校正，增強了數據的可靠性；
07. 具有故障、斷電和檢測數據超標等異常等情況下的自動報警及記錄功能；
08. 觸摸屏顯示，操作簡單方便，界面友好。
| 測量原理 | 紫外差分光學吸收光譜法 |
| 測量氣體 | SO2、NOX、O2（電化學法）、CO（選配，電化學法）、CO2（選配） |
| 測量范圍 | SO2、NOX ：0～100mg/m3～2500ppm、O2：0～25%、CO：0～1000ppm、 |
| CO2：0～20% | |
| 線性誤差 | ≤2% F.S. |
| 零點漂移 | ≤1% F.S. |
| 量程漂移 | ≤1% F.S. |
| 重 復 性 | ≤0.5% F.S. |
| 預熱時間 | 60min |
| 響應時間 | ≤60s（T90） |
| 電壓影響 | ≤1%F.S. |
| 絕緣電阻 | ≥20 MW |
| 絕緣強度 | 無電弧和擊穿等異常現象 |
| 樣氣流量 | 1L/min～1.5L/min |
| 顯示窗口 | 7”高清晰真彩數字屏，分辨率為800X480 |
